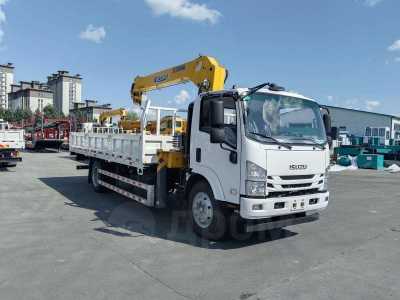

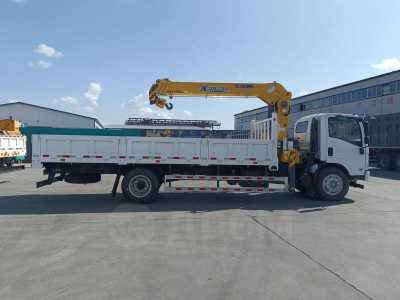

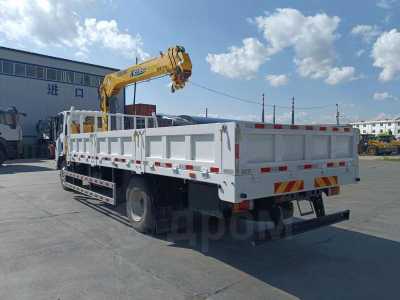

Манипулятор бортовойшасси ISUZU 4x2, КМУ XCMG 5 тонн с 4-секционной стрелой

Вид шасси
Манипулятор бортовой
ДВС
4HK1-TCG60
Мощность двигателя
190 л.с.
Полная масса
18000 кг
Снаряженная масса
11280 кг
Габариты автомобиля (ДШВ)
9000*2530*3700 мм
Размеры кузова (ДШВ)
мм
Шасси
ISUZU 700P
КПП
6-ст. Isuzu MLD
База
5200 мм
Мосты
передний 4T / задний 7T
Шины
8.25R20
Комплектация
Кондиционер, ГУР, ABS, Пневмотормоза с стояночным тормозом
Технические характеристики автокрана
SQS125
Производитель
Xuzhou XCMG Truck Crane Co., Ltd.
Максимальный грузовой момент, кНм
12,5
Максимальная масса подъёма, кг
5000
Максимальная длина стрелы, м
11.2
Максимальная высота подъёма, м
12,4
Длина стрелы (телескоп), м
3.9411.20
Диапазон изменения угла
0-78
Угол поворота
360 (непрерывный)
База опор (вылет), м
2.155.1
параметры гидравлической системы автокрана SQS125
Номинальный расход системы, л/мин 63
Рабочее давление МПа
22
Рекомендуемая мощность, кВт
26
Температура эксплуатации C
от -25 до +40
Объем гидробака, л
90

Манипулятор бортовой
Шасси ISUZU 4x2 с КМУ XCMG грузоподъёмностью 5 тонн и 4-секционной стрелой

Манипулятор на шасси ISUZU с краново-манипуляторной установкой XCMG это оптимальное решение для грузоподъёмных и монтажных работ в любых условиях. Современные инженерные решения и продуманные конструктивные особенности делают эту модель надёжным партнёром для бизнеса.

Основные конструктивные особенности:
1. Одногидроцилиндровая синхронная телескопия с тросовым механизмом
Обеспечивает быстрое и стабильное выдвижение стрелы
Повышенная надёжность механизма

2. Шестигранное сечение стрелы (нижняя часть)
Отличная центровка конструкции
Высокая устойчивость к изгибающим нагрузкам даже при полной длине стрелы

3. Гибкая система управления
Повышенное сиденье оператора для лучшего обзора
4-позиционное регулируемое кресло
Нижний пост управления
Раздельное управление верхней и нижней частью КМУ
Позволяет адаптировать работу под конкретные задачи и условия эксплуатации.

4. Автоматическая фиксация крюка в транспортном положении
Быстрое приведение техники в рабочее и транспортное состояние
Минимизация времени подготовки
Исключение раскачивания крюка при движении
Повышение безопасности на дороге и на объекте

5. Система защиты от переподъема
Срабатывание аварийной сигнализации при превышении допустимого подъема
Предотвращение обрыва каната
Защита оборудования и безопасность оператора

6. Стандартное оснащение
Рабочее освещение для выполнения задач в тёмное время суток
Всесезонное гидравлическое масло XCMG L-HM(CY), сохраняющее свойства в диапазоне температур от -25C до +40C
На стреле крана-манипулятора установлено устройство PAT это система контроля нагрузки (Load Moment Indicator, LMI), выполняющая функцию ограничителя грузового момента. PAT это бренд, специализирующийся на системах безопасности для кранов (ранее известный как Palfinger-Atlas).
